Artículo
|
Parte
|
Especificación
|
Cantidad
|
Observaciones
|
|

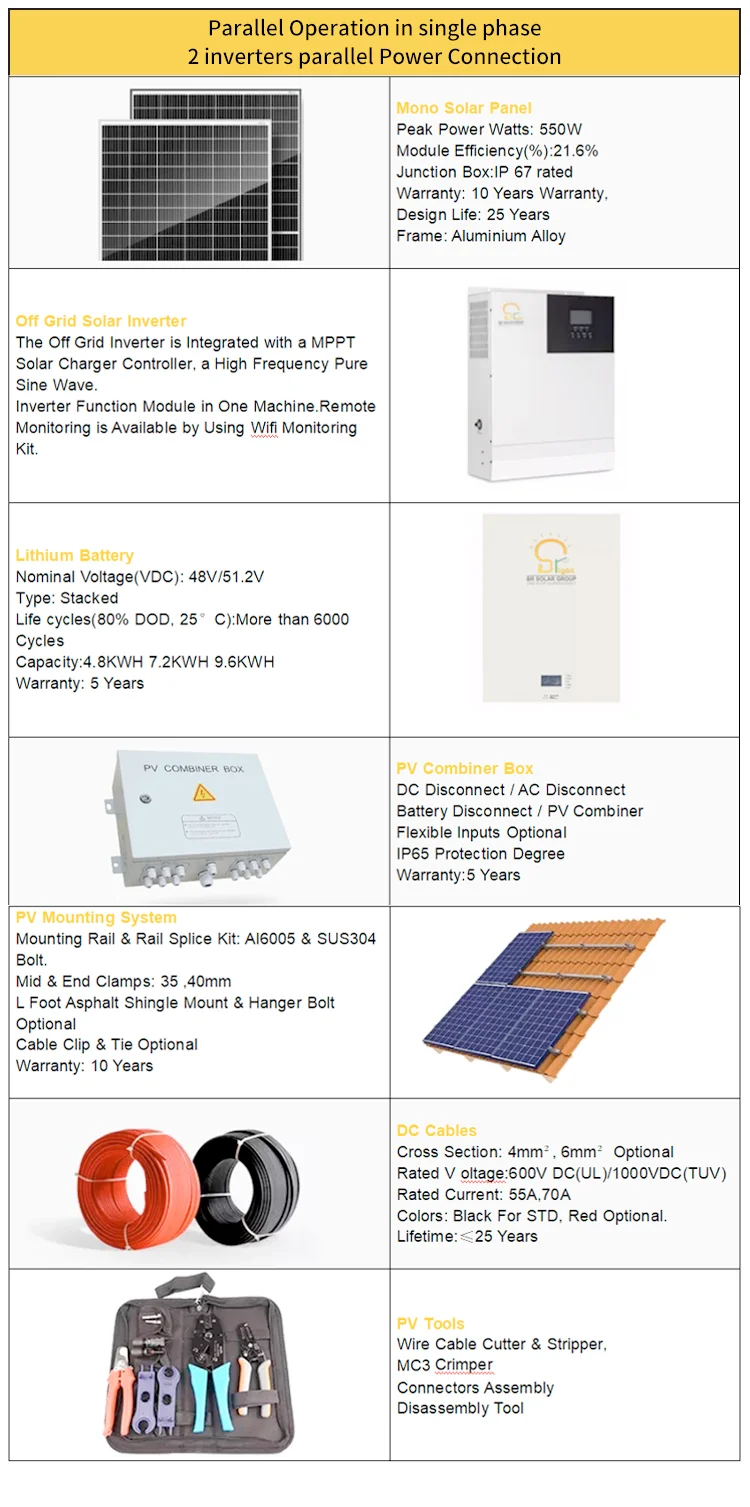

1
|
Panel solar
|
Mono media celda
BR-M550W Clase A+, 21,6% de eficiencia |
18 piezas
|
método de conexión: 9 cuerdas x 2 paralelos
|
|
2
|
Soporte de montaje
|
Soportes de montaje en azotea galvanizados en caliente
|
1 juego
|
Soportes de montaje en techo antioxidantes y anticorrosión
,Spray Antisal, resistencia al viento≥160KW/H 35 años de vida útil del diseño |
|
3
|
Inversor de frecuencia de potencia
|
Inversor todo en uno serie BR Bright
BR-BR-5K-48V-80A (MPPT) |
2 juegos
|
1. Rango de voltaje de entrada de CA: 170 VCA-280 VCA.
2. Voltaje de salida CA: 230 VCA. 3. Onda sinusoidal pura, salida de alta frecuencia. 4. Potencia fotovoltaica máxima: 5000W. 5. Voltaje fotovoltaico máximo: 500 VCC. |
|
4
|
Caja de distribución de CC
|
1 juego
|
||
|
5
|
Batería de litio
|
48V-200AH
|
3 piezas
|
3 paralelos
Potencia de liberación total: 23 KWH |
|
6
|
Conector
|
16 pares
|
||
|
7
|
Cables fotovoltaicos (panel solar a inversor)
|
6mm2
|
100m
|
20 años de vida útil del diseño
|
|
8
|
Cables BVR (inversor a caja de distribución de CC)
|
35mm2
2m |
4 piezas
|
|
|
9
|
Cables BVR (batería a caja de distribución de CC)
|
35mm2
2m |
3 piezas
|
|
|
10
|
Disyuntor de CA
|
2P 63A
|
1 pieza
|
