Que signifie réellement sur site la « déconnexion du système de stockage d'énergie » ?
La déconnexion d'un système de stockage d'énergie est une opération qui paraît simple en apparence, jusqu'à ce qu'elle devienne complexe lorsqu'on gère un parc de batteries conteneurisées, une salle de contrôle et une équipe de maintenance, tous dépendants du bon déroulement d'une même séquence. Concrètement, il s'agit des étapes permettant d'isoler un système de stockage d'énergie par batteries des charges, des onduleurs, des circuits auxiliaires et, parfois, du réseau électrique lui-même, afin de garantir la sécurité des interventions ou la mise hors service de l'installation sans incident majeur.
Pour les ingénieurs, les responsables des approvisionnements et les équipes d'exploitation, la question essentielle n'est pas de savoir si un système peut être mis hors tension, mais comment, qui est habilité à le faire, ce qu'il advient de l'énergie stockée et si le processus protège les personnes, les équipements et la disponibilité du système. Ces aspects sont d'autant plus importants dans les installations modulaires conteneurisées, où plusieurs modules peuvent reposer sur une même plateforme, avec un accès, des câbles et des risques opérationnels partagés.
Pourquoi la planification de l'arrêt d'exploitation est plus importante que l'étiquette sur la porte
La déconnexion d'un système de stockage d'énergie par batterie est différente de l'extinction d'un interrupteur. L'énergie stockée demeure côté courant continu, les circuits de commande peuvent rester alimentés plus longtemps que prévu et, selon l'architecture, certains systèmes auxiliaires peuvent nécessiter une mise hors tension progressive avant l'ouverture du point d'isolation principal. Si un site est constitué de plusieurs modules conteneurisés, la séquence d'arrêt doit également tenir compte des unités voisines restées sous tension.
C’est pourquoi les acheteurs doivent s’informer sur la logique d’arrêt dès le début, et non après la livraison. Un boîtier soigné et une configuration conteneurisée propre sont certes utiles, mais ils ne vous indiquent pas si l’accès pour la maintenance est aisé, si l’isolation d’urgence est clairement signalée, ni si les opérateurs peuvent déconnecter un module sans interrompre l’ensemble de l’installation. Ce sont ces détails qui influent sur les temps d’arrêt et la sécurité sur le terrain.
Référence rapide : ce qu’une séquence d’arrêt pratique comprend généralement
Une procédure d'arrêt ESS judicieuse suit généralement la même logique générale, même si l'équipement exact diffère selon les projets :
Premièrement, l'état de fonctionnement est réduit par le biais du système de contrôle afin que le site ne soit plus en charge ou en décharge sous charge.
Ensuite, les équipements de conversion de puissance et les circuits auxiliaires sont mis en sécurité conformément à la procédure du site.
Ensuite, les points de déconnexion concernés sont ouverts dans le bon ordre afin d'isoler les circuits d'énergie stockée.
Enfin, l'équipe vérifie que le système est en état de fonctionnement à énergie nulle ou à énergie contrôlée avant de commencer la maintenance physique.
Cela peut paraître procédural, mais l'ordre des étapes est crucial. Omettre une seule étape peut engendrer, au mieux, des déplacements inutiles, au pire, une mauvaise surprise. Dans une installation modulaire, le risque est accru car les techniciens peuvent supposer qu'un conteneur est indépendant alors qu'il est en réalité connecté à un réseau commun de communication, de refroidissement ou d'alimentation électrique.
Que rechercher dans un site de stockage conteneurisé ?

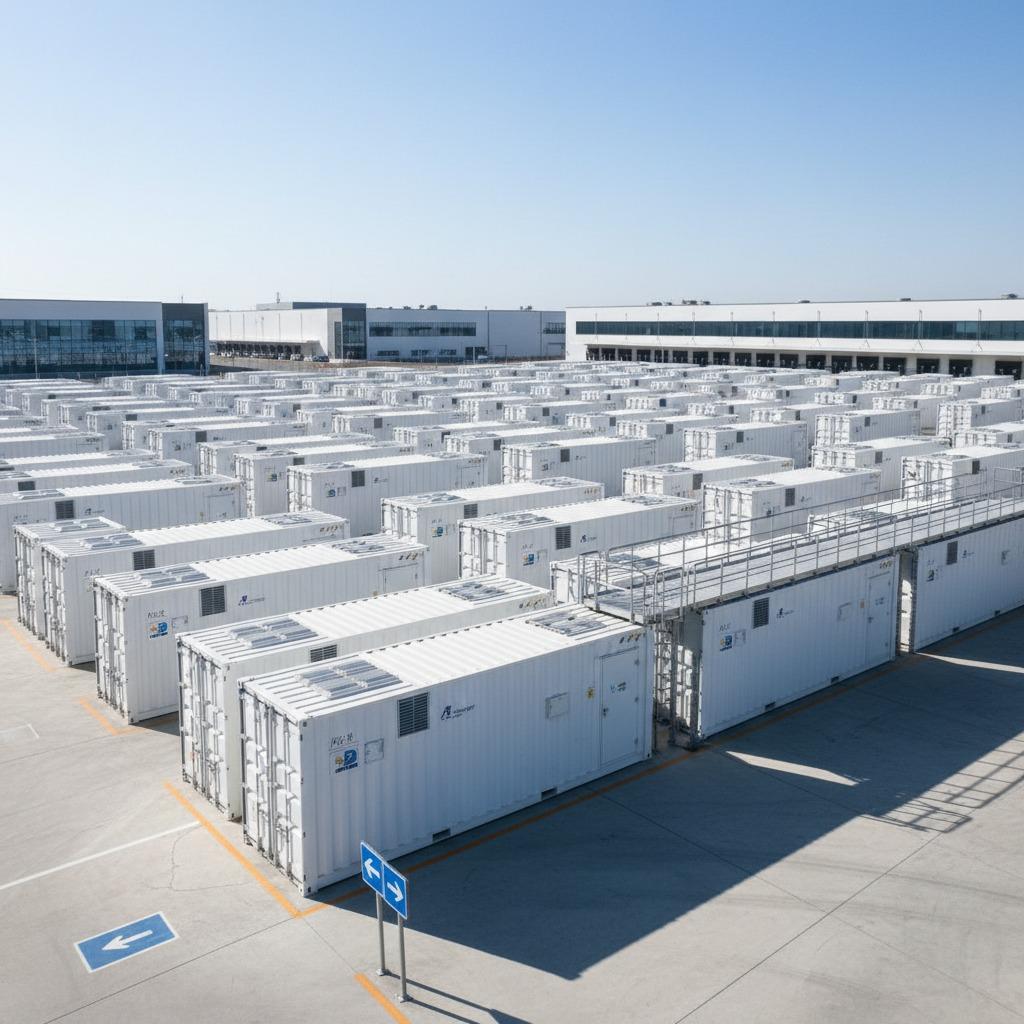

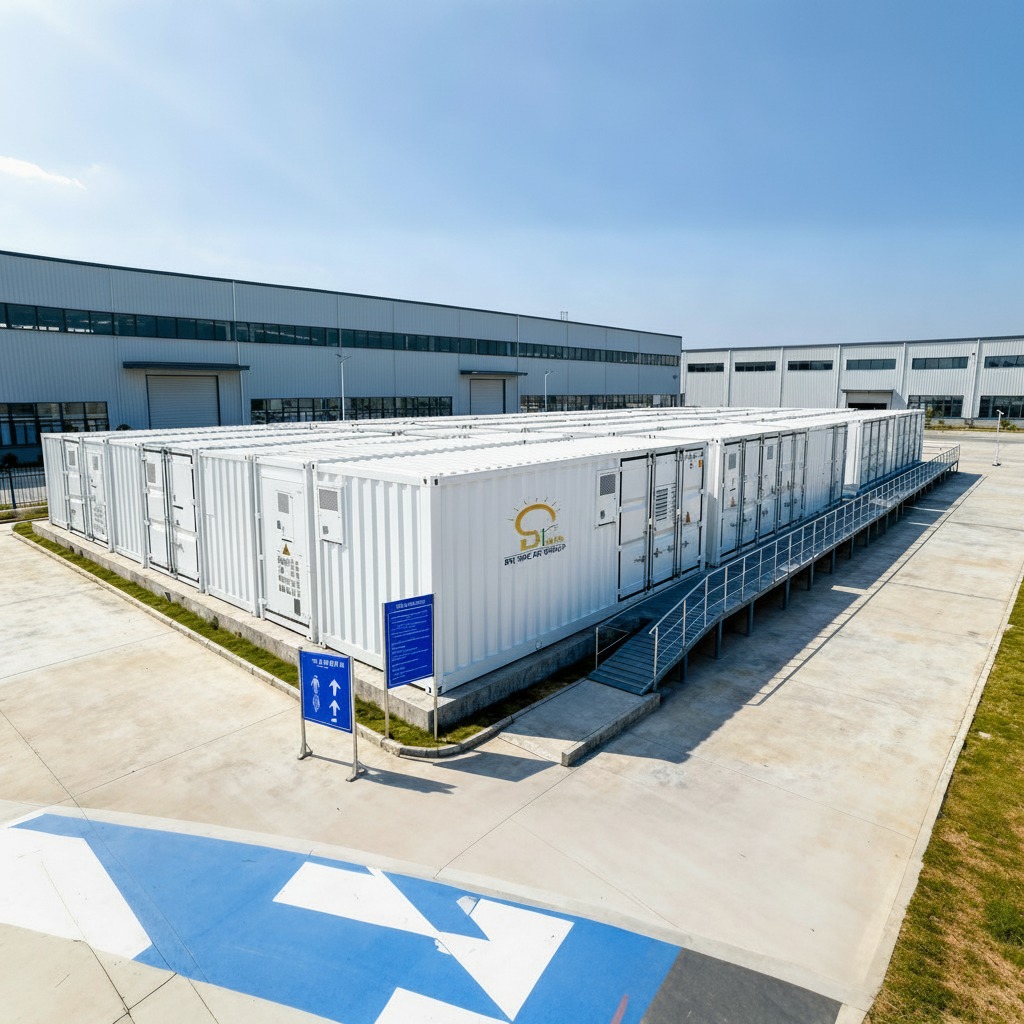

Le format de produit décrit ici est une installation de stockage d'énergie modulaire et conteneurisée, composée de plusieurs longs caissons en acier disposés sur une dalle de béton surélevée. Cette configuration est généralement destinée aux centrales électriques ou aux applications commerciales et industrielles, où l'évolutivité et l'accessibilité pour la maintenance sont aussi importantes que la capacité nominale.
Du point de vue de l'acheteur, certains détails physiques méritent d'être pris en compte car ils influent sur la planification de la déconnexion et de la maintenance :
La répétition des modules de conteneurs suggère que le système peut être isolé par section, ce qui est préférable lorsqu'une unité nécessite une intervention tandis que les autres restent opérationnelles.
La passerelle de service et les garde-corps indiquent que l'accès pour la maintenance faisait partie de la conception du site, ce qui est un bon signe pour la sécurité de l'arrêt et de l'inspection.
Les portes, les aérations et les panneaux d'accès visibles indiquent des points d'inspection de routine, bien qu'ils ne révèlent pas la composition chimique interne de la batterie ni son architecture électrique.
La fondation en béton surélevée permet de garder l'équipement organisé et accessible, mais cela signifie également que la procédure d'arrêt doit être coordonnée avec le contrôle d'accès au site et les pratiques de consignation/étiquetage.
Attention : le stockage conteneurisé extérieur est souvent vendu « clé en main », mais la conception de l’arrêt ne l’est pas toujours. Certains projets reposent fortement sur la documentation de l’intégrateur et la formation des opérateurs locaux. Si cette documentation est insuffisante, le site peut sembler terminé tout en étant difficile à déconnecter en toute sécurité.
Déconnexion du stockage d'énergie par batterie : les questions essentielles de l'acheteur
Avant d'approuver un système, posez des questions qui vont au-delà des simples brochures produits. Une équipe d'approvisionnement peut se concentrer sur l'encombrement, la modularité et le délai de livraison, mais les équipes d'exploitation devront gérer la procédure d'arrêt tous les mois pendant des années.
Commencez par les bases :
Comment le système est-il isolé pour la maintenance planifiée ?
Est-il possible de déconnecter un seul conteneur sans arrêter l'ensemble du système ?
Quels systèmes d'alarme ou de verrouillage empêchent un arrêt accidentel en charge ?
Quelles étapes sont effectuées par logiciel et lesquelles nécessitent une intervention manuelle ?
Existe-t-il une méthode d'arrêt d'urgence ou d'isolement d'urgence clairement définie ?
Qui est autorisé à effectuer la procédure d'arrêt du système ESS et quelle formation est requise ?
Les réponses doivent être précises. Des réponses vagues comme « pratiques courantes du secteur » sont insuffisantes lorsqu'il y a plusieurs modules de conteneurs, des chemins de câbles partagés et des règles d'exploitation spécifiques au site. Si le fournisseur ne peut pas décrire le processus en termes simples, c'est généralement un signal d'alarme : il faut ralentir.
Erreurs courantes lors de l'arrêt et de la maintenance
Une erreur fréquente consiste à considérer les conteneurs de batteries comme des îlots isolés. En réalité, un site comportant plusieurs conteneurs dispose souvent de commandes communes, de systèmes auxiliaires partagés ou d'une surveillance en réseau permettant de maintenir certaines parties de l'installation en activité même après l'ouverture d'un conteneur.
Une autre erreur consiste à ne pas documenter la séquence dans la langue utilisée par l'équipe sur site. Un dossier de mise en service, même soigné, est inutile si les opérateurs ne peuvent pas le suivre sous pression. Cela est particulièrement vrai pour les infrastructures électriques temporaires ou isolées, où le personnel peut être amené à changer et où une grande partie du savoir-faire est concentrée entre les mains d'une ou deux personnes.
Une troisième erreur consiste à négliger l'accès et la propreté des lieux. Même la meilleure procédure de déconnexion au monde devient un véritable casse-tête si le passage est obstrué, les étiquettes des panneaux difficiles à lire ou le matériel de maintenance dissimulé derrière un chemin de service encombré. Ce sont des détails, certes, mais ce sont ceux dont les équipes se souviennent lorsque le temps se gâte ou que le planning est perturbé.
Comment les systèmes conteneurisés modulaires changent la donne en matière de discussion sur l'arrêt des systèmes
Les systèmes modulaires conteneurisés sont attrayants car ils offrent une bonne évolutivité. L'ajout de conteneurs permet d'augmenter le stockage. Cependant, cette même modularité peut compliquer l'isolation si le système n'est pas conçu en tenant compte de la maintenance.
Par exemple, une rangée linéaire de conteneurs sur une plateforme commune est facile à étendre, mais le site doit néanmoins présenter une séparation claire des fonctions électriques, mécaniques et de contrôle. L'acheteur doit s'assurer que le site peut être mis hors service au niveau de chaque module, qu'il existe des points d'accès indépendants et que la procédure d'urgence est gérée lorsque plusieurs unités sont installées côte à côte.
C’est là que les ingénieurs et les équipes d’approvisionnement doivent dépasser la simple notion de capacité et s’intéresser à l’opérabilité. Un site facile à déconnecter bénéficie souvent d’une conception initiale plus rigoureuse : étiquetage plus clair, cheminement des câbles plus réfléchi et points d’accès et de verrouillage mieux pensés. Cette rigueur est rarement visible sur les photos marketing, mais elle s’avère payante après la mise en service.
Critères de sélection pratiques pour les ingénieurs et les équipes d'approvisionnement
Si vous comparez des fournisseurs ou des intégrateurs de systèmes, tenez compte de la capacité de déconnexion dans votre évaluation. C'est un indicateur utile de la maturité globale de l'ingénierie.
Recherchez les points d'isolation clairement identifiés pour la maintenance.
Demandez par écrit la logique d'arrêt et les responsabilités de l'opérateur.
Vérifiez si la disposition des conteneurs permet un accès sécurisé autour de chaque module.
Vérifier que les procédures d'urgence sont conformes au modèle de dotation en personnel réel du site.
Vérifiez si la signalétique, le contrôle d'accès et la conception des allées piétonnes facilitent le travail sur le terrain plutôt que de simplement satisfaire aux plans.
Soyez attentif à la façon dont le fournisseur explique ce qui n'est pas inclus. Cela peut paraître anodin, mais c'est souvent là que se cache le risque. Si la configuration interne de la batterie, les détails de la protection incendie ou l'interface de l'onduleur ne font pas partie du périmètre visible, la méthode d'arrêt peut dépendre d'équipements tiers ou d'une intégration locale.
FAQ : réponses courtes pour les équipes de projet occupées
« Se déconnecter » est-il la même chose que « s’éteindre » ?
Pas exactement. L'arrêt est le processus opérationnel plus large. La déconnexion consiste à isoler le système électriquement ou fonctionnellement aux points appropriés.
Est-il possible de déconnecter un seul conteneur dans un système ESS multi-unités ?
Souvent oui, mais seulement si l'architecture du site a été conçue à cet effet. La présence de commandes partagées ou de systèmes auxiliaires partagés peut changer la donne.
Pourquoi la conception de l'accessibilité est-elle si importante ?
Car une déconnexion en toute sécurité dépend de la possibilité d'accéder au bon équipement sans encombrement, confusion ni obstruction des issues de secours. Un bon accès n'est pas un détail esthétique.
Les acheteurs doivent-ils demander la procédure complète d'arrêt du système de stockage d'énergie ?
Oui. À tout le moins, ils devraient examiner la séquence, la matrice des responsabilités et tous les dispositifs de verrouillage ou de commande manuelle qui affectent la sécurité.
À quoi ressemble une bonne prochaine étape ?
Si vous évaluez un projet de stockage d'énergie par batterie, demandez la documentation relative à l'arrêt et à la mise hors tension, ainsi que le schéma unifilaire électrique, le plan d'implantation et le plan d'accès pour la maintenance. Ces documents vous donneront une meilleure idée de la qualité réelle de l'installation qu'une simple brochure.
Pour les systèmes modulaires conteneurisés, la question n'est pas simplement de savoir si l'unité stocke de l'énergie. Il s'agit de savoir si le site peut être déconnecté proprement, inspecté en toute sécurité et remis en service sans approximations. C'est ce qui fait la différence entre un atout énergétique et un casse-tête de maintenance.
